Konsep Jaringan Lanjutan

 UNIVERSITAS DARMA PERSADA

Pengantar Teknologi Informasi

GIENZA ZIDAN ATHALAH

2023240014

Konsep Jaringan Lanjutan

"Networking Protocols,

Standards, and Services"

PROTOKOL KOMUNIKASI

▪ Sistem peraturan yang memungkinkan terjadinya

hubungan, komunikasi, dan perpindahan data antara dua

komputer atau lebih.



▪ Aturan ini harus dipenuhi oleh pengirim dan penerima

agar komunikasi dapat berlangsung dengan baik.

▪ Sederhananya, protokol adalah media yang digunakan

untuk menghubungkan pengirim dan penerima.

▪ Protokol dapat diterapkan pada perangkat keras dan

perangkat lunak.

▪ Hal ini secara tidak langsung menimbulkan

“modularity”(dapat dibongkar pasang).

▪ “Modularity” mengacu pada pertukaran protokol di layer

tertentu tanpa mempengaruhi atau merusak hubungan

atau fungsi dari layer lainnya.

REFERENSI MODEL OSI

PERANGKAT DI PHYSICAL LAYER

PERANGKAT DI PHYSICAL LAYER

PERANGKAT DATA LINK LAYER

PERANGKAT DATA LINK LAYER

PERANGKAT NETWORK LAYER

Transport Layer Protocols

The TCP/IP Model

TCP (Transmission Control Protocol)

▪ Protokol komunikasi ini

berorientasi pada koneksi yang

memungkinkan perangkat

komputasi dan aplikasi untuk

mengirim data melalui jaringan

dan memverifikasi

pengirimannya

▪ TCP memungkinkan untuk

menghubungkan beberapa

komputer untuk saling bertukar

data.

▪ Contoh aplikasi untuk TCP

antara lain FTP, SMTP, dan

TELNET.

UDP (User Datagram Protocol)

▪ jenis protokol internet yang memungkinkan sebuah perangkat

lunak pada komputer bisa mengirimkan pesan ke komputer

lain melalui jaringan tanpa perlu ada komunikasi awal.

▪ contoh alikasi UDP adalah SunRPC, SNMP, DNS, dan TFTP.

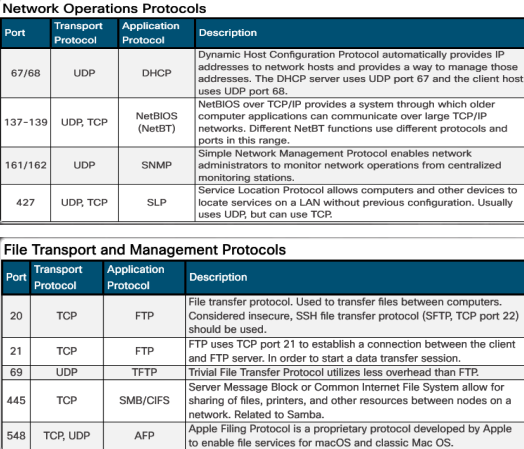

Klasifikasi Nomor Port untuk Aplikasi

Klasifikasi Nomor Port untuk Aplikasi

WLAN Protocols

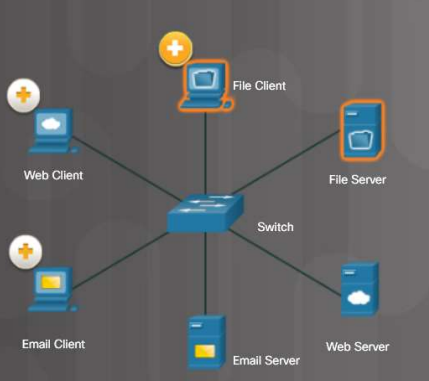

Client – Server Roles

▪ Web Client and Server

▪ Email Client and Server

▪ File Client and Server

DHCP Server

▪ Server DCHP menyediakan informasi pengalamatan IP

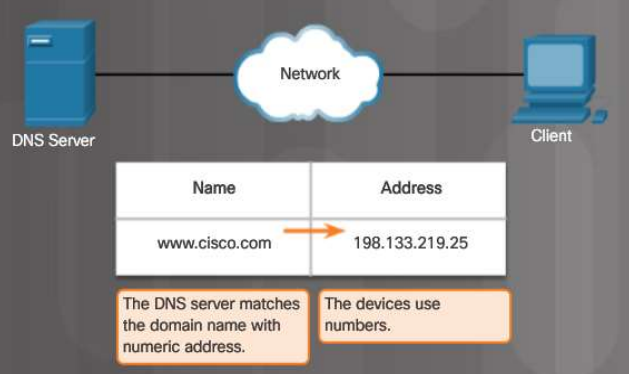

DNS Server

▪ Server DNS menerjemahkan nama domain seperti cisco.com

ke alamat IP.

Print Server

▪ A print server

1. Dapat mengontrol beberapa printer
2. Menyediakan akses klien ke sumber daya cetak
3. Memungkinkan administrasi pekerjaan cetak terpusat
4. Memberikan umpan balik kepada klien jaringan

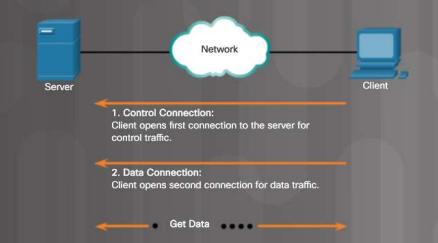

File Server

▪ Sebuah file server memungkinkan klien untuk mengakses

file menggunakan protokol tertentu

1.  FTP (Protokol Transfer File)
2.  FTPS (Protokol Transfer File Aman)
3.  SFTP (Protokol Transfer File Shell Aman)
4.  SCP (Salinan Aman)

Web Server

▪ Server web menyediakan sumber daya web menggunakan protokol

   ini

▪ Hypertext Transfer Protocol (HTTP), TCP port 80

▪ Secure HTTP (HTTPS)

▪ Secure Sockets Layer (SSL)

▪ Transport Layer Security (TLS)

▪ TCP port 443

Mail Server

▪ Pesan email disimpan dalam

database di server email

• Klien berkomunikasi dengan

server untuk menjangkau

klien yang berbeda

• Protokol yang digunakan

untuk mengirim email

     ✓ Simple Mail Transfer Protocol

         (SMTP)

• Protokol yang digunakan

untuk mengambil email

     ✓ Post Office Protocol (POP)

     ✓ Internet Message Access

         Protocol (IMAP)

Proxy Server

▪ Server proxy bertindak atas nama klien, sehingga

menyembunyikan host internal yang sebenarnya.

▪ Digunakan untuk halaman web yang sering diakses

Network Cables

Network Tools and Descriptions

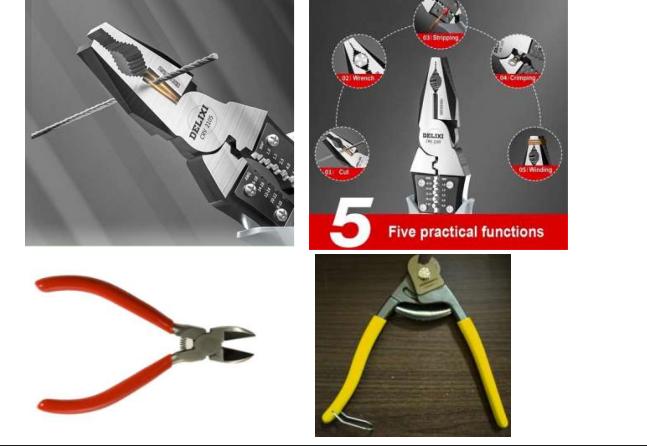

▪ Tang Potong Kupas Kabel Wire Stripper

▪ Tang Pemotong Kawat/Wire Cutter

▪ Tang Crimping

▪ LAN Tester

▪ Punch Down Tool

✓Alat yang digunakan untuk memasang (menyisipkan) isi kabel ke

terminal block atau untuk memotong ujung kabel yang telah terpasang di

terminal.

✓Biasa di gunakan untuk memasang, menata dan menyisipkan kabel LAN

yang tertanam pada tembok atau dinding seperti Terminal Block LAN

RJ45 Cat 5e / Cat 6 di Face Plate pada dinding tembok.

▪ Multimeter

✓ Alat ukur yang digunakan untuk mengukur besaran seperti

tegangan, arus, dan hambatan dalam rangkaian listrik.

✓ Selain itu, juga sebagai alat uji elektronik yang mengukur

tegangan AC/DC dengan memberikan pembacaan dalam mode

numerik digital.

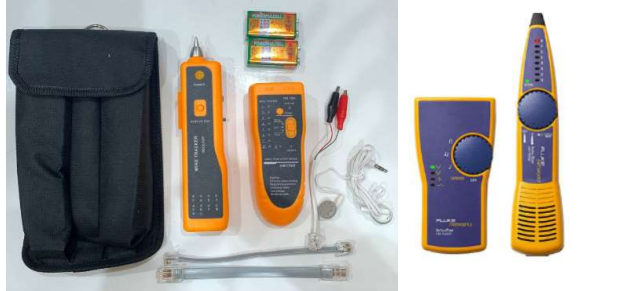

▪ Tone Generator

▪ Wifi-Analyzer

▪ Aplikasi untuk menganalisis jaringan WiFi di sekitar kita.

▪ Kita mendapatkan informasi kualitas sinyal dan saturasi jaringan.

Cable Types

▪ Jenis kabel yang  digunakan di jaringan

1. Twisted-pair

2. Coaxial

3. Fiber-optic

Coaxial Cables

▪ Coaxial cable

▪ Tembaga atau aluminium

▪ Digunakan dalam sistem TV

kabel dan sistem komunikasi

satelit

▪ Lebih sulit dipasang, lebih mahal,

dan lebih sulit penanganan

troubleshotnya dari pada kabel

twisted-pair

Twisted-Pair Cables

▪ Tipe Twisted

-pair cable

1. Unshielded twisted-pair (UTP)

2. Shielded twisted-pair (STP)

▪ UTP ▪ Paling umum digunakan. ▪ Empat pasang kabel terpilin ▪ Rentan terhadap interferensi

elektromagnetik (EMI) dan

interferensi frekuensi radio (RFI)

▪ STP ▪ Perlindungan yang lebih baik terhadap

EMI dan RFI

▪ Lebih mahal dan lebih sulit dipasang

Twisted-Pair Category Ratings

Twisted-Pair Wire Schemes

▪ Straight cable

✓ Biasanya digunakan untuk menghubungkan beberapa

unit komputer melalui perantara Switch yang berfungsi

sebagai konsentrator maupun repeater.

▪ Cross Over cable

✓ Penggunaan kabel menyilang ini digunakan untuk

komunikasi antar komputer(langsung tanpa switch).

▪ Fiber-Optic cables

• Menggunakan cahaya untuk

mengirimkan sinyal

• Tidak terpengaruh oleh EMI atau

RFI

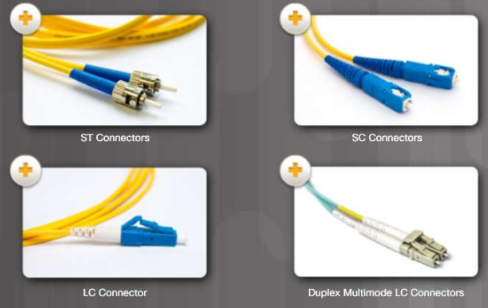

Fiber-Optic Connectors

TOOLS FIBER OPTIK

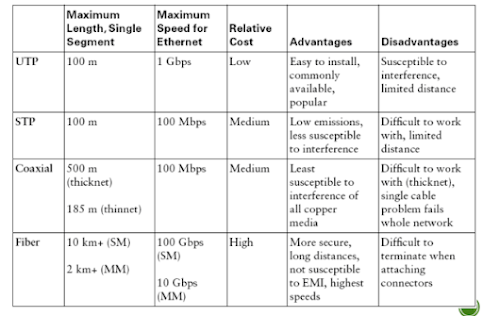

UTP, STP, Coaxial, dan Fiber
