UNIVERSITAS DARMA PERSADA
Pengantar Teknologi Informasi
GIENZA ZIDAN ATHALAH
2023240014
PERANGKAT SWICTH DAN
CISCO IOS
MATERI
▪ Switch dan Fungsi Switch
▪ Jenis-jenis Switch
▪ Cisco IOS
▪ Mode Utama pada IOS
SWITCH
▪ Switch merupakan sebuah komponen jaringan
komputer yang berfungsi menghubungkan beberapa
perangkat komputer supaya bisa melakukan
pertukaran paket baik itu menerima, memproses
serta meneruskan data menuju perangkat lainnya.
▪ Berbeda dengan HUB, switch biasanya bekerja
secara lebih terarah, efisien dan langsung menyasar
pada alamat yang dituju untuk pertukaran data,
memproses maupun mengirim data.
▪ Selain itu, switch juga mampu mendeteksi tujuan
data untuk mencegah adanya tabrakan ketika data
dikirim.
FUNGSI SWITCH
▪ Berikut beberapa fungsi switch yang perlu diketahui.
1. Looping Avoidance
2. Meneruskan Data Frame
3. Address Learning
Looping Avoidance
▪ Looping merupakan perputaran data yang terjadi di
port switch saja.
▪ Dimana switch bisa dipakai untuk mencegah
terjadinya looping ketika menerima data yang tidak
diketahui tujuannya.
▪ Kemudian data yang diterima akan diteruskan ke IP
Address tujuan melalui pemblokan di salah satu port
yang terhubung dengan perangkat lainnya.
Meneruskan Data Frame
▪ Switch juga dipergunakan untuk menyaring dan
meneruskan data frame ke alamat yang sedang
dituju.
▪ Selain mengirimkan data ke alamat tujuan,
penerusan data frame juga akan dilanjutkan ke
alamat MAC dan port tertentu.
▪ Hal ini dapat mengurangi adanya peristiwa tabrakan
saat proses pengiriman data.
Address Learning
▪ Address learning pada switch berfungsi mencatat
alamat MAC antar perangkat jaringan yang sedang
terhubung.
▪ Saat switch sedang proses menerima data, maka
switch juga melakukan pencatatan MAC address dari
pengirim sekaligus mempelajari kemana arah data
tersebut akan dikirim.
JENIS-JENIS SWITCH
▪ Dari segi fungsi dasarnya, Switch dibedakan
menjadi dua jenis yaitu:
1. Switch unmanaged
2. Switch managed
Manageable vs Unmanageable
▪ Switch managed merupakan jenis switch yang
memiliki fitur-fitur yang handal yang mampu
mendukung kinerja switch dalam jaringan
komputer.
▪ Switch unmanageable hanya memiliki kemampuan
untuk meneruskan data saja dan tidak dapat
melakukan pengaturan.
1. Instan/Simple
Switch Unmanage umumnya dapat langsung
dipakai, tidak bisa dikonfigurasi (plug and play),
Sedangkan switch Manageable bisa dikonfigurasi
dikarenakan umumnya memiliki IP Address.
2. Harga
Switch Unmanageeable umumnya lebih murah dari
Switch Manageable.
▪ Sistem operasi yang digunakan oleh perangkat
jaringan dikenal sebagai Network Operating System.
▪ Cisco Internetwork Operating System (IOS) adalah
salah satu sistem operasi yang digunakan dalam alat
jaringan Cisco seperti switch dan router khususnya
perangkat pabrikan Cisco.
▪ Contoh lain seperti JunOS, Vyatta, Arista, Mikrotik OS,
dll.
▪ Metode yang biasa digunakan untuk mengakses Cisco
IOS adalah menggunakan CLI.
KONFIGURASI SISTEM OPERASI
Akses Cisco IOS
1. Semua perangkat Cisco
menggunakan IOS
2. Metode akses Cisco IOS
> Console
> Auxilary
> Virtual Terminal (Telnet/SSH)
3. Program Emulation Terminal
> Putty
> Tera Term
> SecureCRT
KONFIGURASI SISTEM OPERASI

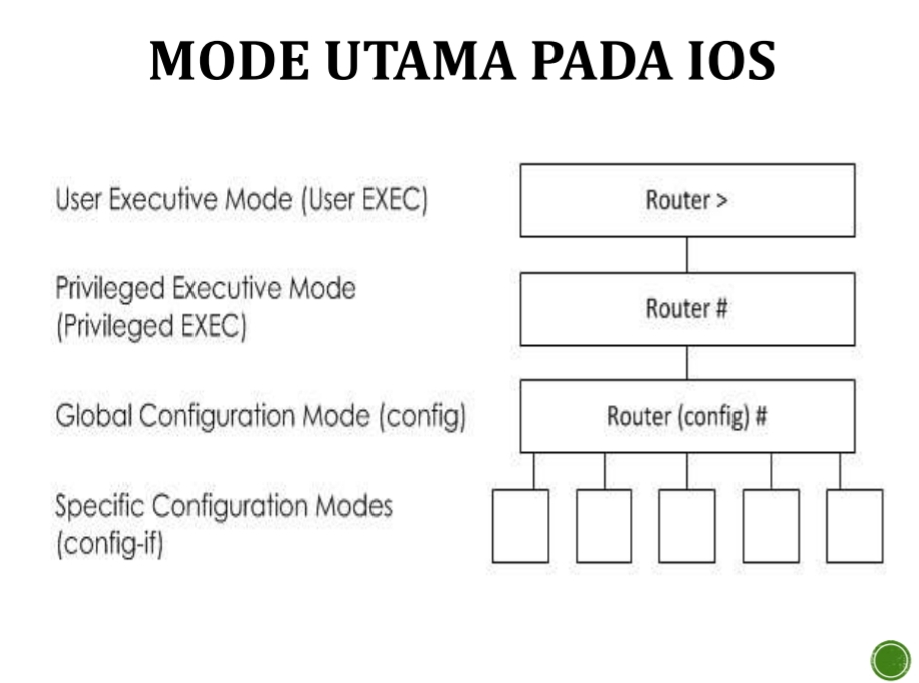

Perintah Dasar Cisco ios
1. User EXEC Mode / “(Switch> )”
▪ User EXEC Mode tidak mengijinkan user untuk
melakukan perubahan konfigurasi pada perangkat.
▪ Serta User EXEC Mode hanya memiliki perintah-
perintah terbatas.
▪ Biasanya digunakan untuk melakukan monitoring
atau view.
▪ User EXEC hanya mengizinkan perintah dasar untuk
monitoring seperti yang bisa dilakukan oleh semua
user.
▪ Contoh : ping, enable.
2. Privileged EXEC Mode / “(Switch# )”
▪ Mode ini dapat digunakan untuk melakukan
konfigurasi pada perangkat.
▪ Perintah yang digunakan untuk berpindah dari User
EXEC Mode ke Privileged EXEC Mode menggunakan
“enable”.
▪ Perintah user EXEC ditambah dengan beberapa
syntax lain yang hanya bisa dipakai oleh admin.
▪ Contoh : configure terminal, dsb.
3. Global Configuration Mode (Config)
▪ Perintah yang digunakan untuk berpindah dari
Privileged EXEC Mode ke Mode Konfigurasi
Global.
▪ Menggunakan perintah “configure terminal”.
KONFIGURASI DASAR PERANGKAT
Hostname
▪ Nama Perangkat
✓ Nama host memungkinkan perangkat untuk diidentifkasi
oleh Administrator jaringan
✓ Sangat penting dan juga harus ditampilkan dalam
pendokumentasian topologi
▪ Konfigurasi Hostname
✓ Dimulai dengan huruf, tidak mengandung spasi
✓ Dapat menggunakan huruf, angka atau tanda baca
